ఆధునిక ఎలక్ట్రానిక్స్‌లో విశ్వసనీయమైన స్టాటిక్ నియంత్రణకు ESD గ్రౌండ్ కేబుల్ కీలకమా?

ఎలెక్ట్రోస్టాటిక్ డిశ్చార్జ్ (ESD) నిశ్శబ్దంగా సున్నితమైన ఎలక్ట్రానిక్ భాగాలు మరియు ఉత్పత్తి మార్గాలను నాశనం చేయగల యుగంలో,ESD గ్రౌండ్ కేబుల్సురక్షితమైన ఉత్సర్గ మార్గాలను నిర్ధారించడానికి కీలకమైన పరికరంగా నిలుస్తుంది.

ESD గ్రౌండ్ కేబుల్ & కీ స్పెసిఫికేషన్స్ అంటే ఏమిటి

నిర్వచనం మరియు ప్రయోజనం

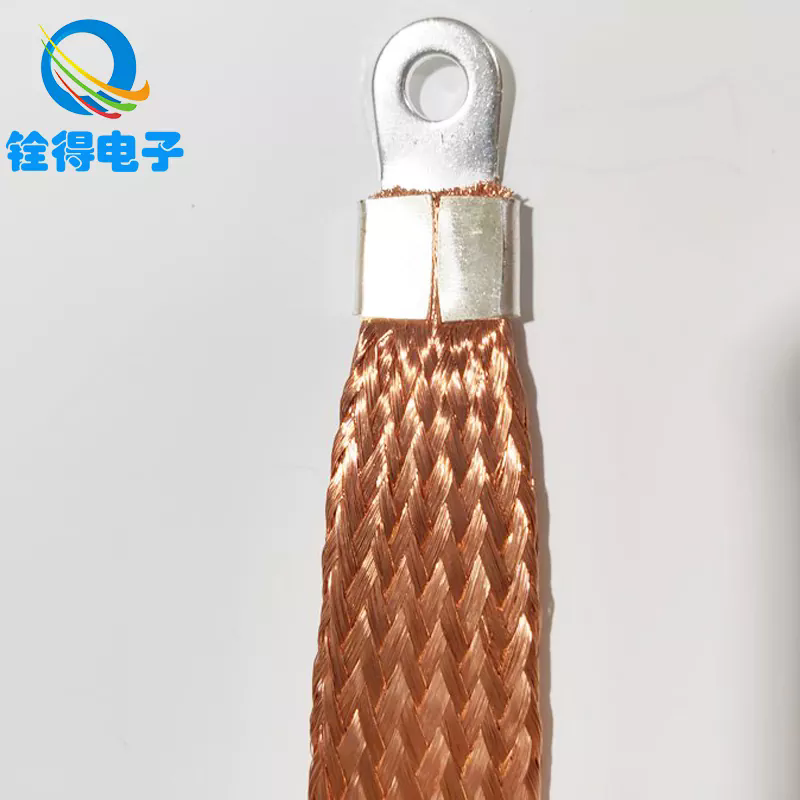

ఒకESD గ్రౌండ్ కేబుల్(ESD గ్రౌండింగ్ లీడ్ లేదా స్టాటిక్ డిశ్చార్జ్ కేబుల్ అని కూడా పిలుస్తారు) అనేది వర్క్‌బెంచ్, రిస్ట్ స్ట్రాప్, ఐయోనైజర్ ఫ్రేమ్ లేదా ESD మ్యాట్‌ను నిర్వచించిన గ్రౌండింగ్ పాయింట్‌కి కనెక్ట్ చేసే వాహక కేబుల్. స్థిరమైన ఛార్జీలను భూమిలోకి సురక్షితంగా వెదజల్లడానికి తక్కువ-నిరోధక మార్గాన్ని అందించడం, భాగాలను దెబ్బతీసే లేదా లోపాలను కలిగించే అనియంత్రిత ఎలెక్ట్రోస్టాటిక్ ఉత్సర్గ సంఘటనలను నిరోధించడం దీని పని.

ESD గ్రౌండ్ కేబుల్ యొక్క ప్రధాన పారామితులు

అటువంటి కేబుల్‌లను ఎంచుకోవడం లేదా మూల్యాంకనం చేయడంలో ఉపయోగించే సాధారణ పారామితులను వివరించే ప్రామాణిక వివరణ పట్టిక క్రింద ఉంది:

అప్లికేషన్ వాతావరణం, నియంత్రణ నిబంధనలు మరియు కస్టమర్ అవసరాలపై ఆధారపడి ఈ పారామితులు మారవచ్చు.

ఈ ఆర్టికల్ యొక్క కేంద్ర థీమ్

వివరించడమే ఇక్కడ ప్రధాన లక్ష్యంస్టాటిక్ కంట్రోల్ కోసం ESD గ్రౌండ్ కేబుల్ ఎందుకు కీలకం, దీన్ని ఎలా ఎంచుకోవాలి, ఇన్‌స్టాల్ చేయాలి మరియు నిర్వహించాలి, మరియుఏ భవిష్యత్తు పోకడలు దాని పరిణామాన్ని రూపొందిస్తున్నాయి. అదనంగా, వ్యాసం రెండు సాధారణ ప్రశ్నలకు సమాధానం ఇస్తుంది మరియు క్వాండే బ్రాండ్ యొక్క పరిష్కారాల వైపు మీకు మార్గనిర్దేశం చేస్తుంది.

ESD గ్రౌండ్ కేబుల్ ఎందుకు ముఖ్యమైనది — ప్రయోజనాలు & పాత్ర

స్టాటిక్ కంట్రోల్ ఎందుకు కీలకం

• సున్నితమైన ఎలక్ట్రానిక్స్‌ను రక్షించడం: ఆధునిక ఇంటిగ్రేటెడ్ సర్క్యూట్‌లు, ఉపరితల-మౌంట్ పరికరాలు మరియు సెన్సార్‌లు నిమిషం ఎలక్ట్రోస్టాటిక్ డిశ్చార్జెస్ (తరచూ 100 V కంటే తక్కువ) ద్వారా నాశనం చేయబడతాయి.

• దిగుబడి మరియు నాణ్యత: స్టాటిక్ ఈవెంట్‌లు గుప్త నష్టాన్ని కలిగిస్తాయి, ఉత్పత్తి విశ్వసనీయతను తగ్గిస్తుంది మరియు ఫీల్డ్ వైఫల్యాలకు దారి తీస్తుంది.

• భద్రత మరియు సమ్మతి: అనేక ఎలక్ట్రానిక్ తయారీ ప్రమాణాలకు (ANSI/ESD S20.20, IEC 61340 వంటివి) నిర్వచించిన గ్రౌండింగ్ మార్గాలు మరియు నిరోధక పరిమితులు అవసరం.

అందువల్ల, ESD నియంత్రణ ప్రోగ్రామ్‌లో ESD గ్రౌండ్ కేబుల్ ఒక ముఖ్యమైన భాగం.

అధిక-నాణ్యత ESD గ్రౌండ్ కేబుల్ యొక్క ప్రయోజనాలు

1. నియంత్రిత ఉత్సర్గ: బిల్ట్-ఇన్ రెసిస్టర్ (సాధారణంగా 1 MΩ) స్థిర విద్యుత్ సురక్షితమైన, నియంత్రిత రేటుతో వెదజల్లబడుతుందని నిర్ధారిస్తుంది, ఇది ఆర్సింగ్ లేదా స్పార్క్స్ ప్రమాదాన్ని తగ్గిస్తుంది.

2. వశ్యత మరియు యాంత్రిక దృఢత్వం: లోపల టిన్సెల్ లేదా స్ట్రాండ్డ్ రాగితో, కేబుల్ ఒక ఘన కండక్టర్ కంటే మరింత విశ్వసనీయంగా వంగడం మరియు రోజువారీ దుస్తులు ధరిస్తుంది.

3. కాలక్రమేణా స్థిరత్వం: అధిక-నాణ్యత ఇన్సులేషన్ రాపిడి, తేమ మరియు రసాయన బహిర్గతం నిరోధిస్తుంది, ఫ్యాక్టరీ వాతావరణంలో పనితీరును సంరక్షిస్తుంది.

4. పరస్పర చర్య: స్టాండర్డ్ కనెక్టర్లు (అరటి ప్లగ్, ఎలిగేటర్ క్లిప్, లాకింగ్ జాక్స్) వివిధ గ్రౌండింగ్ ఇన్‌ఫ్రాస్ట్రక్చర్‌తో కేబుల్‌ను అనుకూలంగా ఉండేలా చేస్తాయి.

5. వ్యయ-సమర్థత: యాక్టివ్ డిశ్చార్జ్ సిస్టమ్‌లు లేదా ఐయోనైజర్‌లతో పోలిస్తే, నిష్క్రియ కేబుల్ తక్కువ ధరతో కూడుకున్నది కానీ స్టాటిక్ కంట్రోల్‌కు పునాది.

ESD నియంత్రణ ప్రోగ్రామ్‌లో కీలక పాత్ర

• ఆపరేటర్ మరియు కామన్ పాయింట్ మధ్య కనెక్షన్: మణికట్టు పట్టీలు లేదా మడమ పట్టీల కోసం, ఆపరేటర్ గ్రౌండ్ పొటెన్షియల్‌లో ఉండేలా కేబుల్ నిర్ధారిస్తుంది.

• మాట్స్ లేదా పరికరాల నుండి భూమి భూమికి లింక్ చేయండి: ESD మ్యాట్‌లు లేదా వర్క్ సర్ఫేస్‌లు ఫెసిలిటీ గ్రౌండ్‌కు ఛార్జ్‌ని తీసుకువెళ్లడానికి అటువంటి కేబుల్‌లపై ఆధారపడతాయి.

• బ్యాకప్ మరియు రిడెండెన్సీ: సంక్లిష్ట ESD వ్యవస్థలలో, బహుళ గ్రౌండింగ్ మార్గాలు సింగిల్-పాయింట్ వైఫల్యాలను తగ్గిస్తాయి.

నాణ్యత మరియు సమ్మతి దృక్కోణం నుండి, ESD గ్రౌండ్ కేబుల్‌ను పేర్కొనడంలో లేదా ధృవీకరించడంలో నిర్లక్ష్యం మొత్తం స్టాటిక్ కంట్రోల్ ప్రోగ్రామ్‌ను బలహీనపరుస్తుంది.

ESD గ్రౌండ్ కేబుల్‌ను ఎలా ఎంచుకోవాలి, ఇన్‌స్టాల్ చేయాలి & నిర్వహించాలి

సరైన కేబుల్ ఎంచుకోవడం (ఎలా)

ESD గ్రౌండ్ కేబుల్‌ను ఎంచుకున్నప్పుడు, ఈ క్రింది దశలను పరిగణించండి:

• ప్రతిఘటన అవసరాన్ని ధృవీకరించండి: కేబుల్ 1 MΩ (లేదా సంబంధిత ప్రమాణం ప్రకారం) కలుస్తుందని లేదా సహనంలో ఉందని నిర్ధారించుకోండి.

• కనెక్టర్ రకాన్ని ఎంచుకోండి: మీ పరికరాలకు అనుకూలమైన కనెక్టర్‌లను ఎంచుకోండి (అరటి ప్లగ్, లాకింగ్ జాక్, ఎలిగేటర్ క్లిప్).

• పొడవు ముఖ్యం: అధిక స్లాక్ లేకుండా సులభంగా చేరుకోవడానికి అనుమతించే పొడవును ఎంచుకోండి (1.2 మీ. సాధారణం).

• మెకానికల్ డిజైన్‌ను తనిఖీ చేయండి: టిన్సెల్ లేదా అల్లిన కండక్టర్ వంగడం నుండి అలసటను నిరోధించడంలో సహాయపడుతుంది.

• ఇన్సులేషన్ మన్నిక: పారిశ్రామిక పరిసరాలకు మంచి రాపిడి, రసాయన మరియు ఉష్ణోగ్రత నిరోధకత కలిగిన పదార్థాలను ఉపయోగించండి.

• ధృవపత్రాలు మరియు పరీక్ష నివేదికలు: తయారీదారు నుండి పరీక్ష నివేదికలను (రెసిస్టెన్స్, ఇన్సులేషన్ బ్రేక్‌డౌన్, పుల్ ఫోర్స్) అభ్యర్థించండి.

ఇన్‌స్టాలేషన్ మార్గదర్శకాలు (ఎలా)

సరైన సంస్థాపన ప్రభావానికి కీలకం:

1. ముందుగా మణికట్టు పట్టీ లేదా చాపకు కేబుల్‌ను కనెక్ట్ చేయండి, ఆపై సాధారణ గ్రౌండింగ్ పాయింట్‌కి.

2. సాధారణ పాయింట్‌ను సురక్షితం చేయండితెలిసిన ఎర్త్ గ్రౌండ్ లేదా గ్రౌండింగ్ బస్ బార్‌కి.

3. పదునైన వంపులు లేదా కింక్‌లను నివారించండి- ఒత్తిడిని తగ్గించడానికి కేబుల్స్ సున్నితమైన లూప్‌లను కలిగి ఉండాలి.

4. అధిక-వోల్టేజ్ లేదా ధ్వనించే లైన్‌ల నుండి దూరంగా వెళ్లండివిద్యుత్ జోక్యాన్ని నివారించడానికి.

5. ఆవర్తన పరీక్షను నిర్వహించండి, సాధారణంగా నెలవారీ లేదా త్రైమాసికం, కొనసాగింపు మరియు ప్రతిఘటనను నిర్ధారించడానికి.

6. దెబ్బతిన్న లేదా అరిగిపోయిన కేబుల్‌లను భర్తీ చేయండివెంటనే - చిన్న విరామాలు లేదా ఇన్సులేషన్ పగుళ్లు కూడా కేబుల్ పనికిరానివిగా మారతాయి.

నిర్వహణ మరియు ధ్రువీకరణ (ఎలా)

• ఒక ఉపయోగించండిESD బెంచ్ రెసిస్టెన్స్ టెస్టర్ఆపరేటర్ లేదా మత్ మరియు కామన్ పాయింట్ మధ్య ప్రతిఘటనను కొలవడానికి.

• కొలిచిన ప్రతిఘటన సహనంలో ఉండాలి (ఉదా. 0.9–1.2 MΩ).

• కోతలు, రాపిడి లేదా రంగు మారడం కోసం జాకెట్‌ని తనిఖీ చేయండి.

• అంతర్గత వైర్ విచ్ఛిన్నం (అడపాదడపా కొనసాగింపు) సంకేతాలను గమనించడానికి కేబుల్‌ను సున్నితంగా వంచండి.

• ప్రతి పరీక్షను డాక్యుమెంట్ చేయండి - నాణ్యత మరియు ఆడిట్ విధానాలలో గుర్తించదగినది ముఖ్యమైనది.

సాధారణ అప్లికేషన్లు

• ఎలక్ట్రానిక్స్ అసెంబ్లీ లైన్లు: ప్రతి ఆపరేటర్ స్టేషన్ (మణికట్టు పట్టీ) లేదా వర్క్‌స్టేషన్ మ్యాట్ కోసం.

• బెంచీలను రిపేర్ చేయండి మరియు తిరిగి పని చేయండి: టంకం, తనిఖీ మరియు నిర్వహణ సమయంలో రక్షణ.

• క్లీన్‌రూమ్‌లు మరియు సెమీకండక్టర్ ఫ్యాబ్‌లు: దిగుబడికి స్టాటిక్ కంట్రోల్ కీలకం.

• ప్రయోగశాలలు మరియు R&D ప్రయోగశాలలు: ప్రోటోటైపింగ్ మరియు టెస్టింగ్ పరిసరాల కోసం.

• ప్యాకేజింగ్ మరియు ESD-సురక్షిత షిప్పింగ్ ప్రాంతాలు: వాహక ట్రేలు మరియు రవాణా వ్యవస్థలను గ్రౌండ్ చేయడానికి.

భవిష్యత్తు పోకడలు, సవాళ్లు & ఇంటిగ్రేషన్

అభివృద్ధి చెందుతున్న ప్రమాణాలు మరియు వర్తింపు

వంటి ప్రమాణాలుIEC 61340మరియుANSI/ESD S20.20కఠినమైన ధృవీకరణ, ట్రేస్‌బిలిటీ మరియు ఆడిట్ సమ్మతిని ఎక్కువగా డిమాండ్ చేస్తోంది. తయారీదారులు మరియు వినియోగదారులు మరింత తరచుగా ఆడిట్‌లను ఎదుర్కొంటారు మరియు సరైన గ్రౌండింగ్ పద్ధతులకు సంబంధించిన డాక్యుమెంట్ చేసిన సాక్ష్యాలను చూపవలసి ఉంటుంది. ESD గ్రౌండ్ కేబుల్ తప్పనిసరిగా అభివృద్ధి చెందుతున్న ప్రతిఘటన టాలరెన్స్‌లు మరియు మెటీరియల్ భద్రతా అవసరాలను తీర్చాలి.

స్మార్ట్ మరియు డిజిటల్ మానిటరింగ్

తదుపరి తరం కేబుల్‌లు చేర్చవచ్చుఎంబెడెడ్ సెన్సార్లు లేదా స్మార్ట్ చిప్స్కేబుల్ సమగ్రత, ప్రతిఘటన డ్రిఫ్ట్ మరియు వినియోగ చక్రాలను పర్యవేక్షించడానికి. ఈ "స్మార్ట్ కేబుల్స్" ప్రతిఘటన పరిధి నుండి దూరంగా ఉంటే లేదా యాంత్రిక నష్టం ఆసన్నమైనట్లయితే నిర్వహణ వ్యవస్థలను హెచ్చరిస్తుంది.

మెటీరియల్స్ మరియు మన్నిక మెరుగుదలలు

లో పురోగతినానో-మెటీరియల్స్, అధిక-పనితీరు గల పాలిమర్లు, మరియు మరింత స్థితిస్థాపక కండక్టర్‌లు (ఉదా. వెండి-పూత పూసిన టిన్సెల్, కార్బన్ నానోట్యూబ్ మిశ్రమాలు) జీవితకాలాన్ని అధికం చేస్తాయి, వశ్యతను మెరుగుపరుస్తాయి మరియు కఠినమైన వాతావరణంలో వైఫల్యాల రేటును తగ్గిస్తాయి.

IoT మరియు MES సిస్టమ్‌లతో ఏకీకరణ

పూర్తిగా డిజిటలైజ్ చేయబడిన కర్మాగారాల్లో, ప్రతి గ్రౌండింగ్ కేబుల్ దానికి లింక్ చేసే ID లేదా సిగ్నల్‌ను కలిగి ఉండవచ్చుమాన్యుఫ్యాక్చరింగ్ ఎగ్జిక్యూషన్ సిస్టమ్ (MES). ఇది మెయింటెనెన్స్ విరామాలు, ఆపరేటర్ సమ్మతి మరియు నిజ సమయంలో స్టాటిక్ కంట్రోల్ హెల్త్‌లో దృశ్యమానతను అందిస్తుంది.

అధిగమించడానికి సవాళ్లు

• బ్యాలెన్సింగ్అధునాతన ఫీచర్లకు వ్యతిరేకంగా ధర: స్మార్ట్ కేబుల్ సొల్యూషన్స్ ధరను పెంచవచ్చు, తక్కువ మార్జిన్ రంగాలలో స్వీకరణను ప్రభావితం చేస్తుంది.

• పర్యావరణ ఒత్తిడి మరియు దుస్తులు: అధిక తేమ, రసాయనిక బహిర్గతం మరియు రాపిడి కొనసాగుతున్న బెదిరింపులు.

• వినియోగదారు సమ్మతి: టాప్-టైర్ కేబుల్స్‌తో కూడా, సరికాని కనెక్షన్ లేదా వినియోగదారు పర్యవేక్షణ పనితీరును బలహీనపరుస్తుంది.

తరచుగా అడిగే ప్రశ్నలు (FAQ)

Q1: ESD గ్రౌండ్ కేబుల్‌కు సాధారణంగా ఎలాంటి రెసిస్టెన్స్ ఉండాలి?
A1: సాధారణ లక్ష్యం1 MΩ ±10%(అనగా 0.9 MΩ నుండి 1.1 MΩ వరకు). ఈ రెసిస్టర్ డిశ్చార్జ్ కరెంట్‌ని సురక్షితంగా పరిమితం చేస్తుంది, అయితే స్థిరంగా భూమికి ప్రవహిస్తుంది. కొన్ని సెటప్‌లలో, స్టాండర్డ్ లేదా కస్టమర్ అవసరాన్ని బట్టి 0.75–1.25 MΩ యొక్క టాలరెన్స్ బ్యాండ్ ఆమోదయోగ్యమైనది.

Q2: ESD గ్రౌండ్ కేబుల్‌ను ఎంత తరచుగా పరీక్షించాలి లేదా భర్తీ చేయాలి?
A2: పరీక్ష కనీసం జరగాలినెలవారీ లేదా త్రైమాసిక, మీ నాణ్యత పాలన మరియు ఆడిట్ ఫ్రీక్వెన్సీని బట్టి. కొలతలు సహనం కోల్పోయినా లేదా జాకెట్ దెబ్బతినడం (కోతలు, రాపిడిలో, రంగు మారడం) చూపిస్తే, కేబుల్ తప్పనిసరిగా ఉండాలివెంటనే భర్తీ చేయబడింది. మెకానికల్ ఫెటీగ్ లేదా బెండింగ్ సమయంలో అడపాదడపా కొనసాగింపు వైఫల్యం సంకేతం.

సారాంశం & బ్రాండ్ పరిచయం

దిESD గ్రౌండ్ కేబుల్ఏదైనా ప్రభావవంతమైన స్టాటిక్ కంట్రోల్ ప్రోగ్రామ్‌లో పునాది, ఇంకా తరచుగా తక్కువగా అంచనా వేయబడిన మూలకం. అర్థం చేసుకోవడంఏమిఅది,ఎందుకుఇది ఉత్పత్తి దిగుబడి, విశ్వసనీయత మరియు భద్రతకు ముఖ్యమైనది మరియుఎలాఎంచుకోవడానికి, ఇన్‌స్టాల్ చేయడానికి, పరీక్షించడానికి మరియు నిర్వహించడానికి ఇది బలమైన ESD వ్యూహానికి వెన్నెముకగా ఉంటుంది. ముందుకు చూస్తే, స్మార్ట్ కేబుల్ ఇంటిగ్రేషన్, IoT కనెక్టివిటీ, అధునాతన పదార్థాలు మరియు కఠినమైన ప్రమాణాలు ఈ సాంకేతికత యొక్క పరిణామాన్ని రూపొందిస్తాయి.

ఎప్పుడుESD గ్రౌండింగ్ సొల్యూషన్‌ల యొక్క పూర్తి స్పెక్ట్రమ్‌ను అందిస్తుంది - మన్నికైన, సర్టిఫైడ్ ESD గ్రౌండ్ కేబుల్స్‌తో సహా దీర్ఘకాల జీవితం, స్థిరమైన పనితీరు మరియు అధునాతన ఉత్పాదక వ్యవస్థలలో అతుకులు లేని ఏకీకరణ కోసం రూపొందించబడింది. అనుకూలీకరించిన లక్షణాలు, సాంకేతిక మద్దతు లేదా సేకరణ విచారణల కోసం,మమ్మల్ని సంప్రదించండి.
